電動衛生蝶閥

一、電動衛生蝶閥 用途及特點

電動衛生蝶閥采用標準電子拋光，光滑表面確保清潔，無介質積存區域，不會產生潛在的污染?？焖俨鹧b閥，使閥門打開和維修快捷容易，使過程停機時間縮短。電動衛生蝶閥廣泛應用于如食品、制藥、化妝品、潔凈蒸汽、酒類、飲料、 生化工業過程控制場合。
電動衛生蝶閥閥具有結構緊湊、裝拆方便等優點。
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、密封材料耐老化、耐腐蝕，使用壽命長等特點。

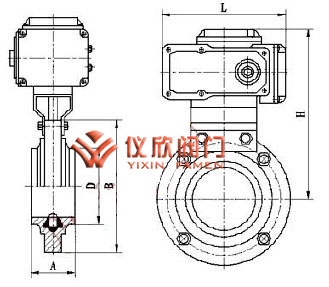

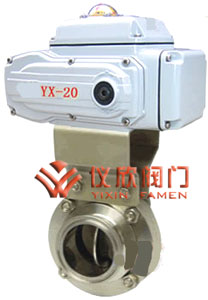

電動衛生蝶閥	電動衛生蝶閥結構圖

二、電動衛生蝶閥　采用標準

設計標準：GB/T2238-1989
法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999

三、電動衛生蝶閥 執行機構

1.功能強勁:智能型、調節型、開關式。
2.體積小巧：體積僅相當于同類產品的35%左右。
3.使用方便：采用單相電源，接線簡單；采用獨創的球型凸出結構，使觀察更方便；免加油免點檢、防水防銹、任意角度安裝。
4.保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。
5.智能數控：內置模塊采用先進計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號（4-20mA DC /1-5VDC）實現閥門開度的智能控制和精確定位。也可選用3810系列或NA系列電子式角行程執行機.亦可選用PSQ系列或DYR系列。

四、電動衛生蝶閥 主要技術參數

公稱通徑	DN（mm）	15～150
公稱壓力	PN（MPa）	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	氣密封試驗	0.6	0.6	0.6
適用介質	空氣、水、蒸氣、油品等。
驅動形式	手動、蝸桿蝸輪傳動、氣傳動、電傳動。
連接方式	快裝式、卡箍式、外螺紋、焊接式等

五、電動衛生蝶閥 主要零件的材料

零件名稱	材料
閥體	304、316、316L
蝶板	304、316、316L
密封圈	硅橡膠、氟橡膠、聚四氟
閥桿	304、316、316L
填料	硅橡膠、氟橡膠、聚四氟

六、電動衛生蝶閥 密封材料選用和適用溫度

材料品種	聚四氟乙烯	硅橡膠	氟橡膠	天然橡膠	尼龍
英語簡稱	PTFE	SI	VITON	NR	PA
型號代號	F或XC、JC	XD或JD	XE或JE	X1	N
耐最高溫度	232℃	250℃	204℃	85℃	93℃
耐最低溫度	-268℃	-70℃	-23℃	-20℃	-73℃
適用工作溫度	-30~+150℃	-70~+150℃	-23~+150℃	-20~+85℃	-30~+93℃

七、電動衛生蝶閥 主要外形尺寸

規格 （ISO）	A	B	D	L	H	Kg
20	50	78	19.05	130	82	1.2
25	50	78	25.4	130	82	1.2
32	50	78	31.8	130	82	1.05
38	50	86	38.1	130	86	1.2
51	52	102	50.8	140	96	1.7
63	56	115	63.5	150	103	2.1
76	56	128	76.1	150	110	2.4
89	60	139	88.9	170	116	2.7
102	64	154	101.6	170	122	3.05
108	64	159	108	170	126	3.15
133	80	138	133	190	138	5.2
159	90	215	159	190	153	9.2

訂貨須知：1、型號2、公稱通徑和 Cv 值3、公稱壓力　4、閥體和閥內組件材料　5、執行機構型號，是否配手輪及供氣壓力　6、*閥作用型式（正作用、反作用）　7、*附件（是否要帶定位器、手輪、減壓閥等）　 8、*是否禁油、禁銅等特殊規格　 9、*介質名稱、狀態（液、氣、蒸氣等）10、*正常流量及最大、最小流量11、* 介質的溫度、比重或密度12、*介質壓力、最大和最小流量時的進口和出口壓力
注：標*的內容為我公司代為選型時，用戶需要提供的數據
