三偏心多層次硬密封對夾蝶閥
一、三偏心多層次硬密封對夾蝶閥 概述
三偏心多層次硬密封蝶閥系列產品，系長壽命、節(jié)能型蝶閥。其結構采用三維編心原理設計，閥座采用硬軟密封兼容的多層次結構，加工精湛，工藝先進。本產品由閥 體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。因此被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上。
由于本產品蝶閥采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。其主要特點如下：
1、開啟力矩小，靈活方便，省力節(jié)能。
2、三維編心結構，使蝶板越關越緊，其密封性能可靠，達到無泄漏。
3、耐高壓、耐腐蝕、耐磨損、使用壽命長等。
 |
 |

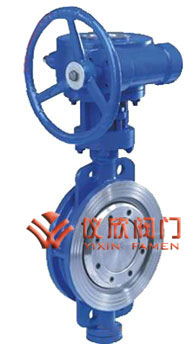

三偏心多層次硬密封對夾蝶閥 |

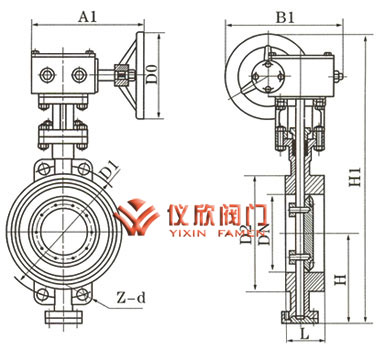

三偏心多層次硬密封對夾蝶閥尺寸圖 |
二、三偏心多層次硬密封對夾蝶閥 采用標準
設計標準 :GB/T12238-1989；JB/T8527-1997
法蘭連接尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992；JB/T9092-1999
三、三偏心多層次硬密封對夾蝶閥 主要技術參數(shù)
| 公稱通徑 |
DN（mm） |
50～2000 |
50～500 |
| 公稱壓力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
| 試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
3.75 |
6.0 |
| 密封試驗 |
0.66 |
1.1 |
1.76 |
2.75 |
4.4 |
| 氣密封試驗 |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
| 適用溫度 |
碳鋼:-29℃～425℃ 不銹鋼-40℃～600℃ |
| 適用介質 |
空氣、水、蒸氣、煤氣、油品以及酸、堿、鹽帶有弱腐蝕性介質等 |
| 驅動形式 |
蝸桿蝸輪傳動、氣傳動、電傳動 |
四、三偏心多層次硬密封對夾蝶閥 主要零件材質
| 零件名稱 |
材料 |
| 閥體 |
鑄鐵、不銹鋼、鉻鉬鋼、合金鋼 |
| 蝶板 |
鑄鋼、合金鋼、不銹鋼、鉻鉬鋼 |
| 密封圈 |
不銹鋼與耐高溫石棉板組合成多層次 |
| 閥桿 |
2Cr13、1Cr13不銹鋼、鉻鉬鋼 |
| 軸承 |
奧氏體不銹鋼、304氮化 |
| 填料 |
柔性石墨 |
五、三偏心多層次硬密封對夾蝶閥 主要外形尺寸
| 公稱通徑 |
長度
標準值 |
外形尺寸
（參考值） |
連接尺寸
(標準值) |
重量
(kg) |
| H |
Dd373H |
Dd673H |
Dd973H |
PN1.6MPa |
PN2.5MPa |
| 毫米 |
英寸 |
L |
H1 |
A1 |
B1 |
H2 |
A2 |
B2 |
H3 |
A3 |
B3 |
D1 |
Z-d |
D1 |
Z-d |
| 50 |
2 |
43 |
112 |
350 |
180 |
200 |
625 |
245 |
72 |
530 |
250 |
255 |
125 |
4-18 |
125 |
4-18 |
12 |
| 65 |
21/2 |
46 |
115 |
370 |
180 |
200 |
625 |
245 |
72 |
530 |
250 |
255 |
145 |
4-18 |
145 |
8-18 |
13 |
| 80 |
3 |
64 |
120 |
380 |
180 |
200 |
645 |
245 |
72 |
565 |
250 |
255 |
160 |
8-18 |
160 |
8-18 |
15 |
| 100 |
4 |
64 |
138 |
420 |
180 |
200 |
675 |
355 |
92 |
600 |
250 |
255 |
180 |
8-18 |
190 |
8-22 |
17 |
| 125 |
5 |
70 |
164 |
460 |
180 |
200 |
715 |
355 |
92 |
640 |
250 |
255 |
210 |
8-18 |
220 |
8-26 |
27 |
| 150 |
6 |
76 |
175 |
555 |
270 |
280 |
800 |
355 |
92 |
705 |
300 |
315 |
240 |
8-22 |
250 |
8-26 |
29 |
| 200 |
8 |
89 |
215 |
780 |
400 |
425 |
850 |
250 |
170 |
775 |
300 |
315 |
295 |
12-22 |
310 |
12-26 |
45 |
| 250 |
10 |
114 |
243 |
840 |
400 |
425 |
925 |
250 |
170 |
945 |
300 |
315 |
355 |
12-26 |
370 |
12-30 |
69 |
| 300 |
12 |
114 |
285 |
995 |
450 |
560 |
1035 |
450 |
220 |
1070 |
300 |
315 |
410 |
12-26 |
430 |
16-30 |
86 |
| 350 |
14 |
127 |
320 |
1050 |
450 |
560 |
1070 |
450 |
220 |
1140 |
300 |
315 |
470 |
16-26 |
490 |
16-33 |
122 |
| 400 |
16 |
140 |
350 |
1220 |
535 |
580 |
1190 |
450 |
220 |
1210 |
300 |
315 |
525 |
16-30 |
550 |
16-36 |
141 |
| 450 |
18 |
152 |
350 |
1280 |
535 |
580 |
1250 |
650 |
280 |
1335 |
575 |
714 |
585 |
20-30 |
600 |
20-36 |
191 |
| 500 |
20 |
152 |
380 |
1365 |
535 |
580 |
1290 |
650 |
280 |
1415 |
575 |
714 |
650 |
20-33 |
660 |
20-36 |
260 |
| 600 |
24 |
154 |
435 |
1460 |
570 |
660 |
1455 |
850 |
380 |
1605 |
656 |
810 |
770 |
20-36 |
770 |
20-39 |
380 |
| 700 |
28 |
165 |
480 |
1520 |
750 |
550 |
1585 |
850 |
380 |
1844 |
656 |
810 |
840 |
24-36 |
875 |
24-42 |
450 |
| 800 |
32 |
190 |
530 |
1710 |
750 |
550 |
1700 |
1250 |
380 |
2040 |
656 |
810 |
950 |
24-39 |
990 |
24-48 |
650 |
| 900 |
36 |
203 |
595 |
1810 |
750 |
550 |
1865 |
1250 |
380 |
2255 |
785 |
863 |
1050 |
28-39 |
1090 |
28-48 |
830 |
| 1000 |
40 |
216 |
650 |
1900 |
900 |
750 |
2015 |
1250 |
380 |
2380 |
785 |
863 |
1170 |
28-42 |
1210 |
28-56 |
1050 |
| 1200 |
48 |
254 |
775 |
2280 |
1000 |
925 |
2250 |
1250 |
380 |
2640 |
785 |
863 |
1390 |
32-48 |
1420 |
32-56 |
1400 |
| 1400 |
56 |
279 |
870 |
2450 |
1000 |
925 |
|
|
|
2886 |
|
|
1590 |
36-48 |
1640 |
36-62 |
1900 |
| 1600 |
64 |
318 |
1000 |
2730 |
1000 |
925 |
|
|
|
3156 |
|
|
1820 |
40-56 |
1860 |
40-62 |
2900 |
| 1800 |
72 |
356 |
1110 |
3020 |
1100 |
980 |
|
|
|
3421 |
|
|
2020 |
44-56 |
2070 |
44-70 |
4000 |
| 2000 |
80 |
406 |
1250 |
3270 |
1100 |
980 |
|
|
|
3685 |
|
|
2230 |
48-62 |
2300 |
48-70 |
5300 |
