氣動硬密封蝶閥

一、氣動硬密封蝶閥 概述

氣動硬密封蝶閥結構采用三維編心原理設計，閥座采用硬密封兼容的多層次結構，加工精湛，工藝先進。氣動硬密封蝶閥由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成，結構簡單、體積小、重量輕，被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上。

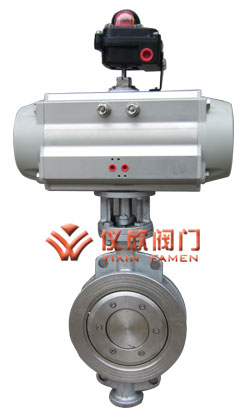

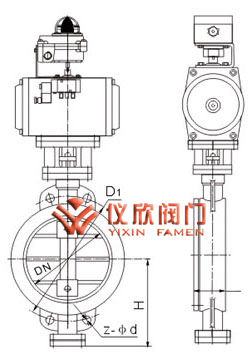

氣動硬密封對夾蝶	氣動硬密封對夾蝶閥尺寸圖

二、氣動硬密封蝶閥 特點

氣動硬密封對夾蝶閥采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。其主要特點如下：
1、開啟力矩小，靈活方便，省力節能。
2、三維編心結構，使蝶板越關越緊，其密封性能可靠，達到無泄漏。
3、耐高壓、耐腐蝕、耐磨損、使用壽命長等。

三、氣動硬密封蝶閥 主要技術參數

公稱通經DN（mm)	50～2000
公稱藥理PN（MPa)	0.6	1.0	1.6	2.5
密封試驗(MPa)	0.66	1.1	1.76	2.75
強度試驗(MPa)	0.9	1.5	2.4	3.75
適用溫度	碳鋼：-29℃～425℃ 不銹鋼：-40℃～650℃
適用介質	水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率	符合GB/T13927-92標準
驅動方式	蝸輪傳動、電動、氣動、液動

四、氣動硬密封蝶閥 主要零部件材料

零件名稱	材料
閥體	WCB、合金鋼、不銹鋼、QT4500
蝶板	WCB、合金鋼、不銹鋼、QT4500
閥軸	2Cr13不銹鋼、合金鋼
密封圈	不銹鋼圈
填料	柔性石墨

五、氣動硬密封蝶閥 采用標準

制造標準	JB/T 8527-97
法蘭標準	GB9113-2000
結構長度標準	GB12221-89
檢驗標準	GB/T 13927-92

六、氣動硬密封蝶閥 主要外形連接尺寸

公稱通經(DN)	主要尺寸			法蘭尺寸和螺栓規格
				1.0MPa		1.6MPa
	L	H	H1	D1	4-Ф－M	D1	4-Ф－M
50	43	625	112	125	Ф18	125	Ф18
65	46	625	115	145	Ф18	145	Ф18
80	49	645	120	160	Ф18	160	Ф18
100	56	675	138	180	Ф18	180	Ф18
125	64	715	164	210	Ф18	210	Ф18
150	70	800	175	240	Ф23	240	Ф23
200	71	850	208	295	M20	295	M20
250	76	925	243	350	M20	355	M24
300	83	1035	283	400	M20	410	M24
350	92	1070	310	460	M20	470	M24
400	102	1190	340	515	M24	525	M27
450	114	1250	380	565	M24	585	M27
500	127	1290	410	620	M24	650	M30
600	154	1455	470	725	M27	770	M33
700	165	1585	550	840	M27	840	M33
800	190	1700	640	950	M30	950	M36
900	203	1965	710	1050	M30	1050	M36
1000	216	2015	770	1160	M33	1170	M39
1200	254	2250	890	1380	M36	1390	M45
